高速鐵路橋下防護柵欄技術規格要求

發布日期：2021-05-15 總瀏覽：

高速鐵路橋下防護柵欄技術規格要求:

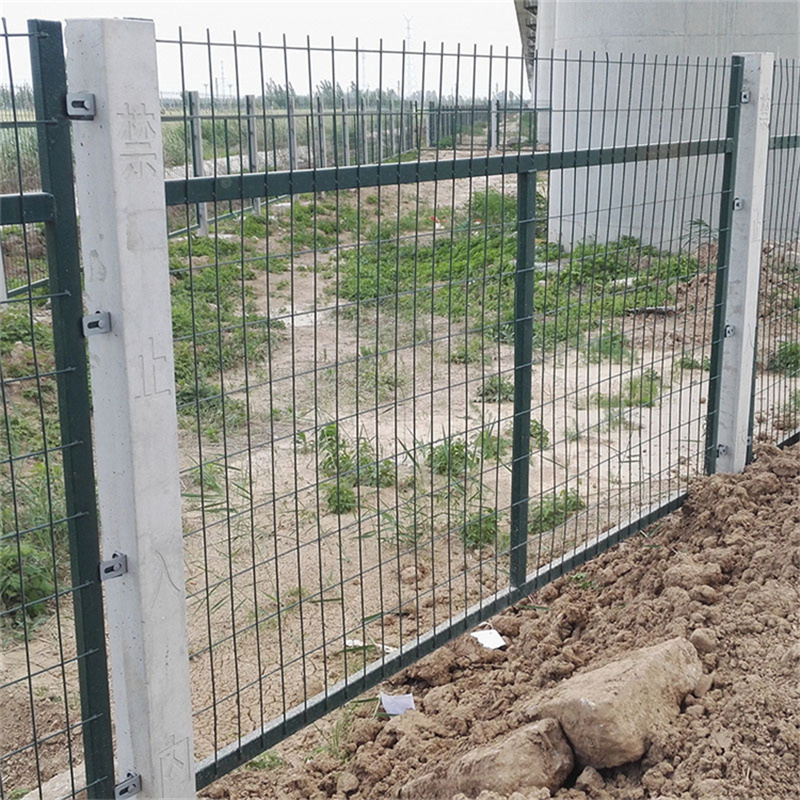

1、橋下防護柵欄主要組成：鋼筋混凝土立柱金屬網片防護柵欄由：鋼筋混凝土立柱、金屬網片及連接部件組成，防護高度1.8m。

2、立樁：立柱采用C30鋼筋混凝土預制，截面尺寸120mm*120mm，高度2.5m。預制立時預留四個￠12mm圓孔，安裝時通過螺桿固定兩側連接板。

3、金屬網片：金屬網片采用Q235矩管邊框，規格30mm*50mm，矩管厚度2.0mm；內部網絲采用HPB300 ￠4.0mm高線冷拔鋼絲，規格75mm*150mm。

4、連接板與螺栓：立柱連接板、網片連接板采用90°折角Q235鋼板，厚度4.0mm，根據不同使用位置分A、B兩種形式。連接板與螺栓均采用Q235鋼，并鍍鋅處理，鍍鋅量270g/m2。連接板的精度要求：長度誤差≤1.0mm，寬度誤差≤0.5mm，厚度誤差≤0.5mm，孔眼位置偏差≤1.0mm。

5、防腐處理：金屬網片及柵欄門的網片成形后應整體鍍鋅并進行熱浸塑（或噴塑）處理，鍍鋅量270g/m2，浸塑厚度0.8mm～1.2mm，顏色選用墨綠色。涂層應均勻，顏色一致，表面光滑，無流柱，滴瘤、粉泡、漏鐵等缺陷。網片制造精度要求：長度誤差≤2.5mm，高度誤差≤3.0mm。網片平整度要求：凸起或凹進值≤5.0mm。冷拔鋼絲鍍鋅前直徑誤差≤0.06mm。焊接網孔誤差≤3.0mm。焊接網片連接板時，連接板焊接位置應嚴格控制在設計位置，其位置誤差≤1.5mm。矩管邊框與連接板、網片鋼絲與鋼板、網片鋼絲與矩管邊框的焊接宜采用電阻焊、如用釬焊，應選用合適的焊條，使其變形最小。焊接后應清理焊渣。對焊接產生的變形，應進行平整處理。為保證網片自身有足夠的強度，網片焊接點的強度應大于1KN，焊接點脫落數小于4%。

6、柵欄門：柵欄門根據工務、電務等設備檢查和維修施工作業的需要設置。鋼筋混凝土立柱加金屬網片防護柵欄可采用單開門或雙開門兩種形式。單開寬度1.5m，雙開寬度3m，其網片形式與高速鐵路橋下防護柵欄保持一致，并通過銷鈾、銷鈾套與立柱連接。

7、連接配件：所有螺栓均采用防盜設計，由螺桿、螺帽、防盜墊圈組成，安裝及拆卸需有專門工具，根據不同連接點的厚度，選用不同尺寸的防盜螺栓，螺帽擰緊固定后螺栓頭部采用焊機現場點焊固定，防止螺帽松動。
